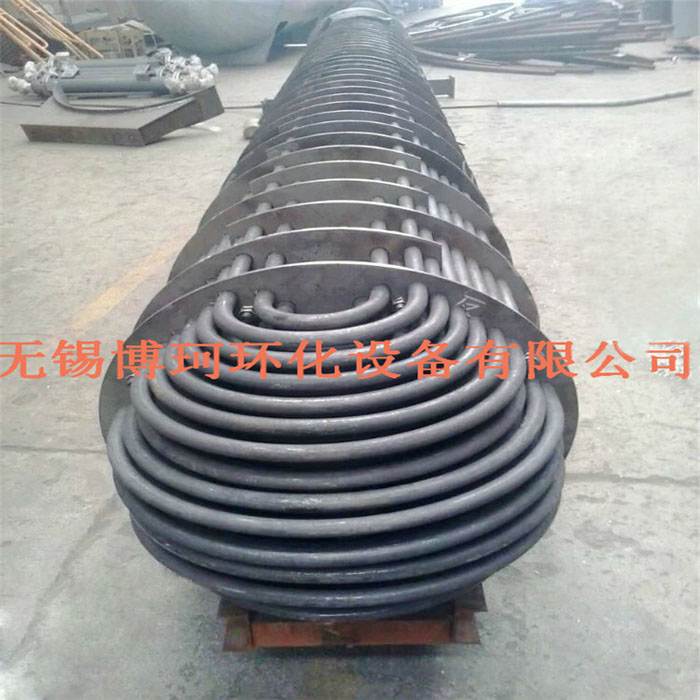

  • U型管冷凝器
  • 膨脹節(jié)管板式冷凝器

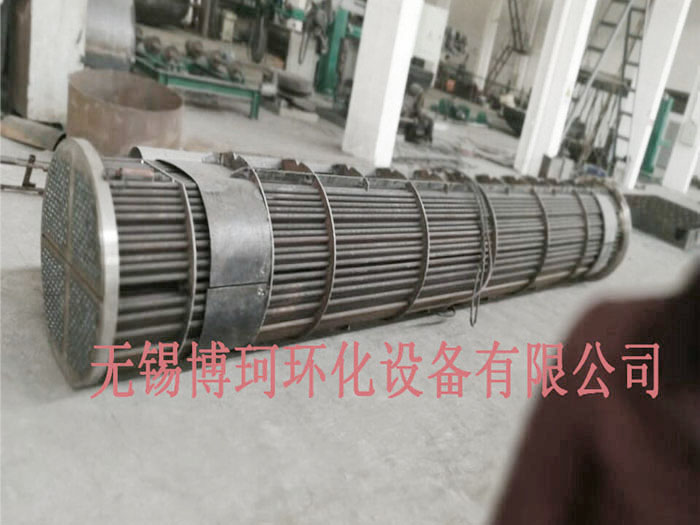

  • 管束


概述

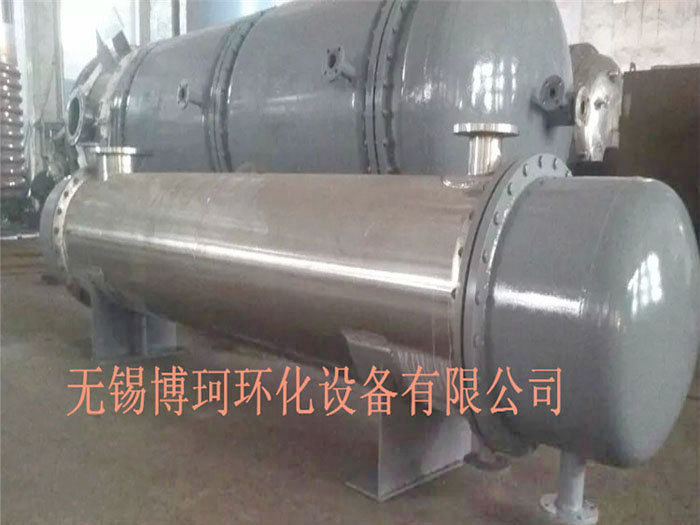

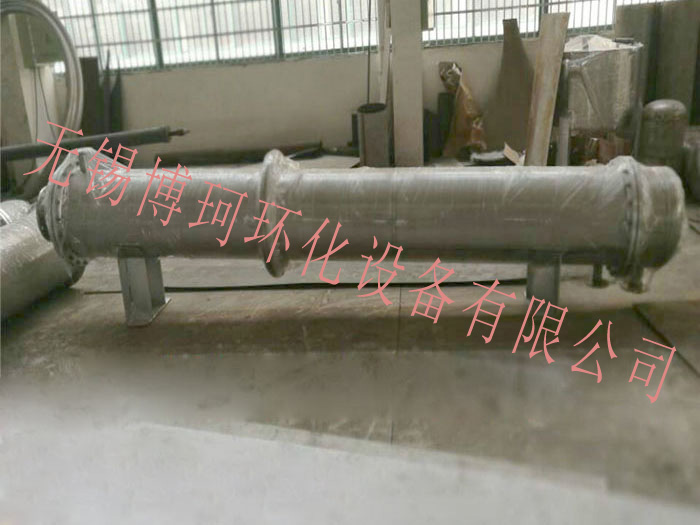

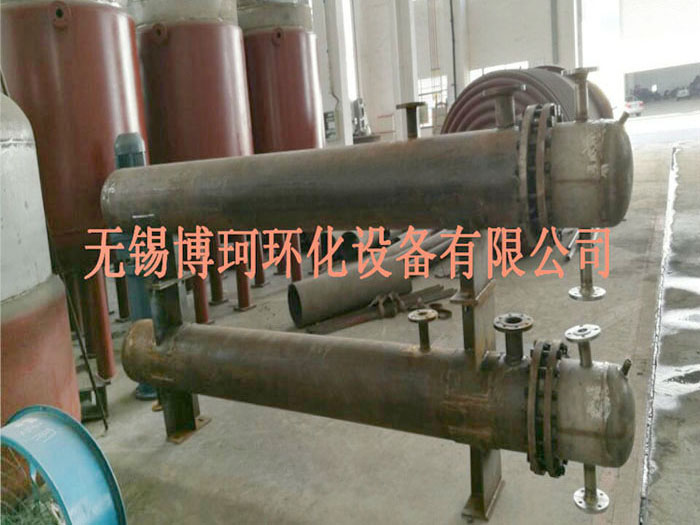

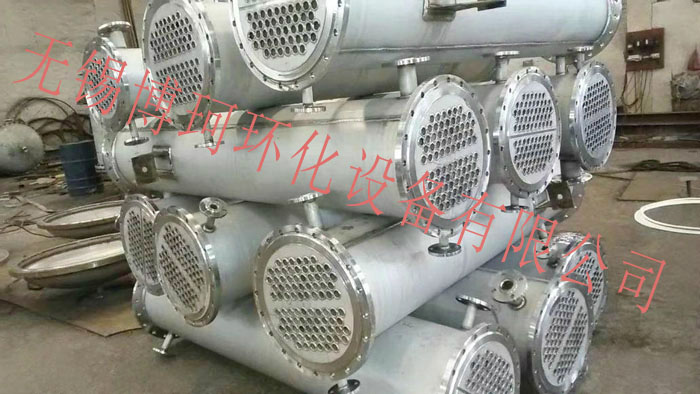

       我廠生產的列管式冷凝器，按材質分為碳鋼列管式冷凝器，不銹鋼列管式冷凝器和碳鋼與不銹鋼混合列管式冷凝三種，按形式分為固定管板式、浮頭式、U型管式換熱器，按結構分為單管程、雙管程和多管程，傳熱面積1m2～500m2，可根據用戶需要定制。

主要技術參數
公稱
直徑		 管程
數		 管子
數量		 換熱面積
公稱值/計算值		 管程通道截面積 管程通道流速為0.5m/sec時的流量m/hr 公稱
壓力
管子長度（m） φ25×2.5
1500 2000 3000 4000 6000 φ25×2
159 Ⅰ 14 1.51.62 22.17 33.27 　 　 0.0044/ 0.0049 7.92/ 8.82 0.25
219 Ⅰ 26 3/3.00 4/4.02 6/6.06 8/8.1 　 0.0082/ 0.0090 14.76/ 16.20 0.6
　 Ⅱ 26 3/3.00 4/4.02 6/6.06 8/8.81 　 0.0041/ 0.0045 7.38/ 8.01 1.0
273 Ⅰ 44 5/5.08 7/5.18 10/10.26 14/13.72 21/20.63 0.0138/ 0.0152 24.84/ 27.36 1.6
　 Ⅱ 40 5/4.62 6/6.19 9/9.33 12/12.47 19/18.76 0.0063/ 0.0069 11.24/ 12.42 2.5
325 Ⅰ 60 7/6.93 9/9.28 14/14.00 19/18.71 28/28.13 0.0188/ 0.0208 33.84/ 37.44 0.6
　 Ⅱ 56 6/6.47 9/8.66 13/13.05 17/17.46 36/26.26 0.0088/ 0.0097 15.84/ 17.46 1.0
400 Ⅰ 119 14/13.47 18/18.41 28/27.76 37/37.10 55/55.8 0.0374/ 0.0412 67.32/ 74.16 1.6
　 Ⅱ 110 13/12.70 17/17.02 26/25.66 34/34.20 50/51.58 0.0173/ 0.0190 31.14/ 34.20 2.5
500 Ⅰ 185 　 　 45/4.15 55/57.68 85/86.74 0.0581/ 0.0641 104.58/ 115.38
　 Ⅱ 180 　 　 40/41.99 55/57.68 85/86.74 0.0283/ 0.0312 50.94/ 56.16
600 Ⅰ 269 　 　 60/62.7 85/83.88 125/126.13 0.0845/ 0.0932 152.10/ 167.76
　 Ⅱ 266 　 　 60/32.05 80/82.94 125/14.72 0.0418/ 0.0461 75.24/ 83.98
700 Ⅰ 379 　 　 90/88.41 120/118.17 175/177.71 0.0091/ 0.1313 214.38/ 236.34
　 Ⅱ 358 　 　 85/83.51 110/111.62 165/167.85 0.0562/ 0.0620 101.16/ 111.60
800 Ⅰ 511 　 　 120/119.20 160/159.16 240/239.60 0.1605/ 0.1770 288.90/ 318.60
　 Ⅱ 488 　 　 115/113.83 150/152.16 230/228.81 0.0767/ 0.0845 138.06/ 152.10
900 Ⅰ 649 　 　 150/151.39 200/202.36 305/304.3 0.2039/ 0.2248 367.02/ 404.46
　 Ⅱ 630 　 　 145/146.96 195/196.44 295/295.40 0.0990/ 0.1091 178.20/ 196.38
1000 Ⅰ 805 　 　 185/187.78 250/251.00 375/377.45 0.2529/ 0.2788 455.22/ 501.74
　 Ⅱ 792 　 　 185/184.75 245/246.95 370/371.36 0.1244/ 0.1374 223.92/ 246.96
